1、 方案概述

皮秒级时频同步是目前时频同步最具挑战的领域之一，对此我们采用光纤双向时频比对技术来实现皮秒量级的时频同步，最终实测的结果同步精度优于200ps(RMS)， 峰峰值优于1ns。

2、 方案原理

光纤双向时间比对法是被测试双方互传时间信息进行比对的方法，由于比对精度高，受外界环境影响较小，而且光纤具有损耗小、带宽大和抗电磁干扰等优点，使得光纤双向时间比对的应用比较广泛，其基本原理见下图。

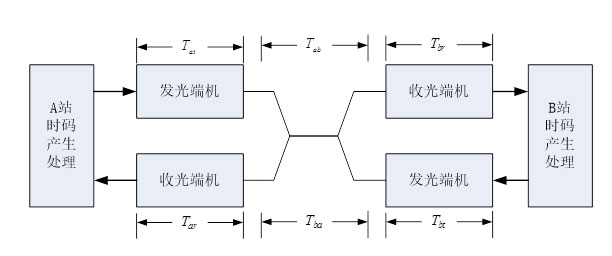

图 2.2 光纤双向时间比对原理

A、B两站读取各自时差并相减可得

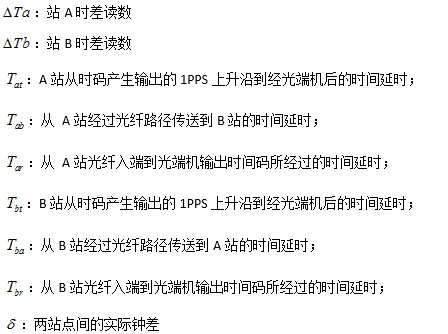

-------（1-1）式中

理想情况下，A、B两点间的设备采用指标完全相同的同类设备，并且事先经过严格的标校和检测，这时应满足：

由式（2-1）可得

由于我们在进行时间传输时，采用双向同时传送，所经过的光纤网络路径相同，环境的变化在1秒钟内对时间误差带来的影响也认为相同，这时 、 也应相同，式(2-4) 可化简为只与时间间隔读数有关，即

如果以A点为基准，B点测量获得的时间误差数据，以式(2-5)对数据进行计算，并进行相应的修正，即可保证A、B间的高精度同步。
